فیتینگ مستقیم مادگی پنوماتیک (SPCF)

فیتینگ مستقیم مادگی پنوماتیک (SPCF)

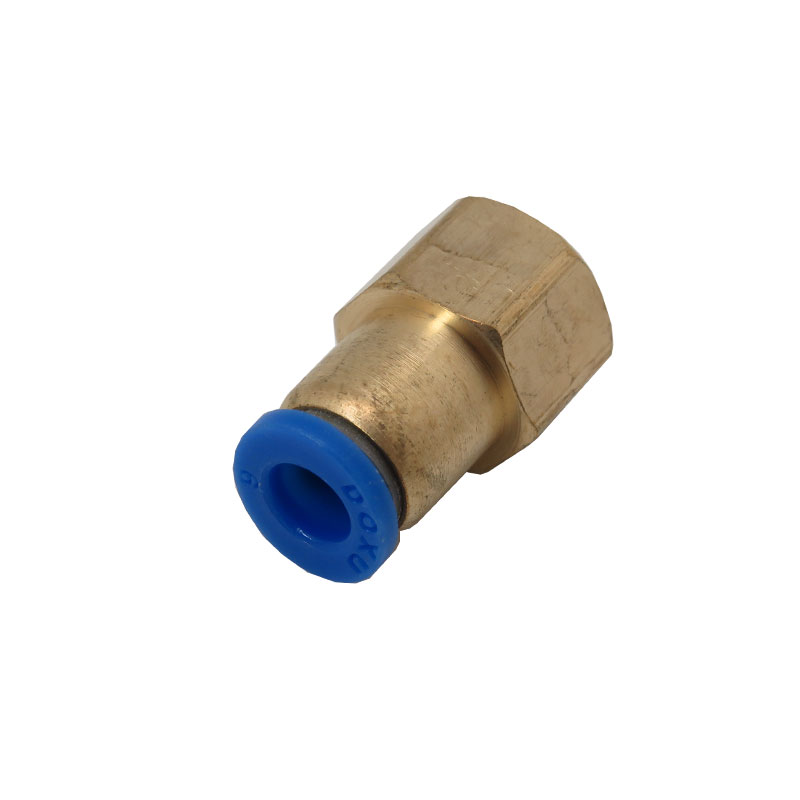

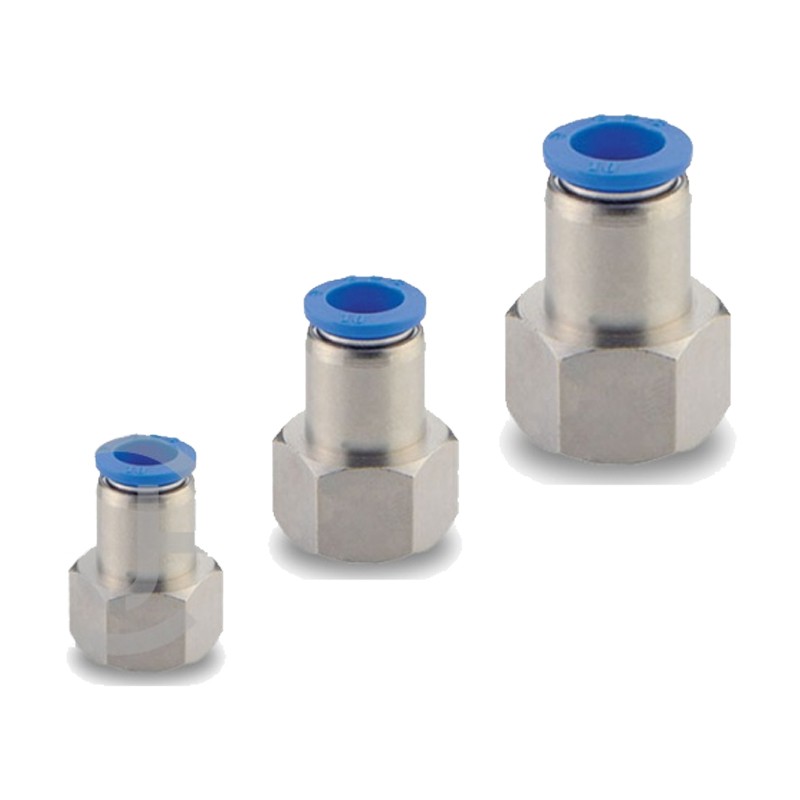

فیتینگ مستقیم مادگی پنوماتیک (SPCF) از خانواده اتصالات مستقیم بوده و برای اتصال سریع شیلنگ به قطعات دارای رزوه نری در سیستم‌های هوای فشرده استفاده می‌شود.

این مدل از اتصالات مادگی پنوماتیک، به دلیل طراحی کاربردی و نصب آسان، در بسیاری از مدارهای صنعتی مورد استفاده قرار می‌گیرد.

⸻

کاربرد اتصال مستقیم مادگی

هر زمان که قطعه‌ای دارای رزوه نری باشد و نیاز به اتصال شیلنگ پنوماتیک وجود داشته باشد، از فیتینگ مستقیم مادگی استفاده می‌شود.

نحوه نصب به این صورت است:

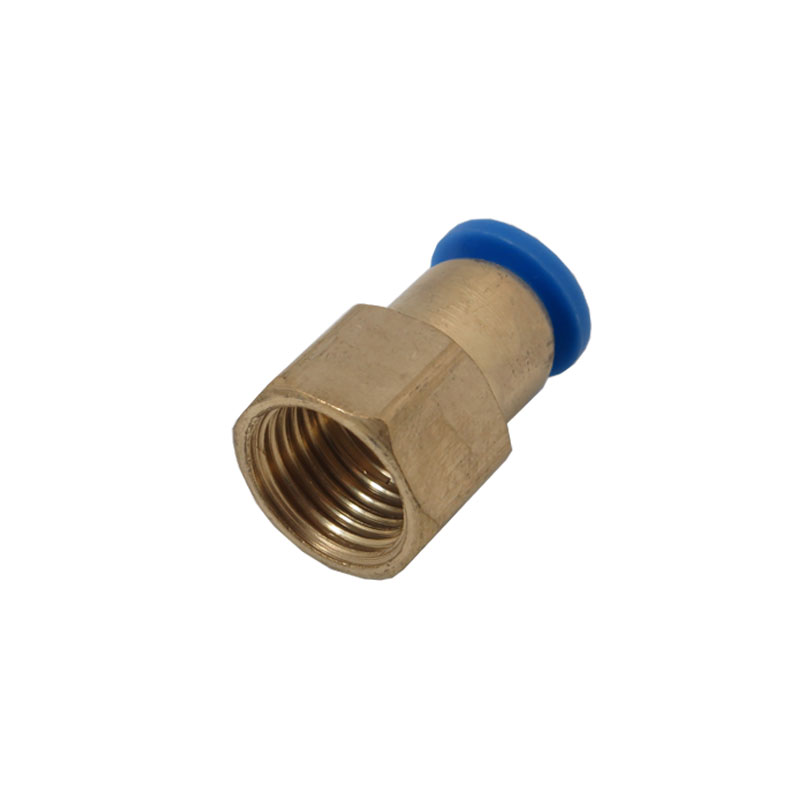

1️⃣ قسمت داخل رزوه (مادگی) روی رزوه نری قطعه بسته می‌شود.

2️⃣ شیلنگ با فشار دادن در بخش شیلنگ‌خور (Push-in) متصل می‌گردد.

در نتیجه، اتصال به‌صورت سریع، ایمن و بدون نیاز به قطعات اضافی برقرار می‌شود.

⸻

چرا SPCF یک اتصال کاربردی محسوب می‌شود؟

در حالت معمول برای اتصال شیلنگ به رزوه نری، نیاز به دو قطعه مجزا وجود دارد:

• یک اتصال رزوه‌ای فلزی (پشت‌آمپری) که روی رزوه نری بسته شود

• یک فیتینگ مستقیم که روی آن نصب گردد و شیلنگ را متصل کند

اما فیتینگ مستقیم مادگی SPCF این دو عملکرد را در یک قطعه واحد ترکیب کرده است.

این طراحی باعث می‌شود:

• سرعت نصب افزایش یابد

• تعداد قطعات کاهش پیدا کند

• ظاهر مدار تمیزتر و حرفه‌ای‌تر باشد

• احتمال نشتی کمتر شود

⸻

مزایای فیتینگ مستقیم مادگی SPCF

• نصب سریع و آسان

• کاهش تعداد اتصالات در مدار

• آب‌بندی مطمئن

• طراحی جمع‌وجور

• مناسب برای استفاده در فضاهای محدود

• افزایش ظرافت و نظم در تابلوهای پنوماتیک

⸻

موارد استفاده

• اتصال شیلنگ به شیر برقی دارای رزوه نری

• اتصال به سیلندرهای رزوه نری

• استفاده در بلوک‌های پنوماتیکی

• کاربرد در خطوط تولید و سیستم‌های اتوماسیون

⸻

جمع‌بندی

فیتینگ مستقیم مادگی پنوماتیک (SPCF) با ترکیب دو عملکرد در یک قطعه، راهکاری سریع، حرفه‌ای و کم‌هزینه برای اتصال شیلنگ به قطعات رزوه نری ارائه می‌دهد.

این اتصال با کاهش تعداد قطعات و افزایش سرعت نصب، انتخابی مناسب برای مدارهای صنعتی و تابلوهای پنوماتیک محسوب می‌شود
